Etapa ITEQ FR4 TG150 da camada 2 do revestimento 6 da superfície de ENIG da placa do PWB do OEM Cistomized HDI

Etapa ITEQ FR4 TG150 da camada 2 do revestimento 6 da superfície de ENIG da placa do PWB do OEM Cistomized HDI

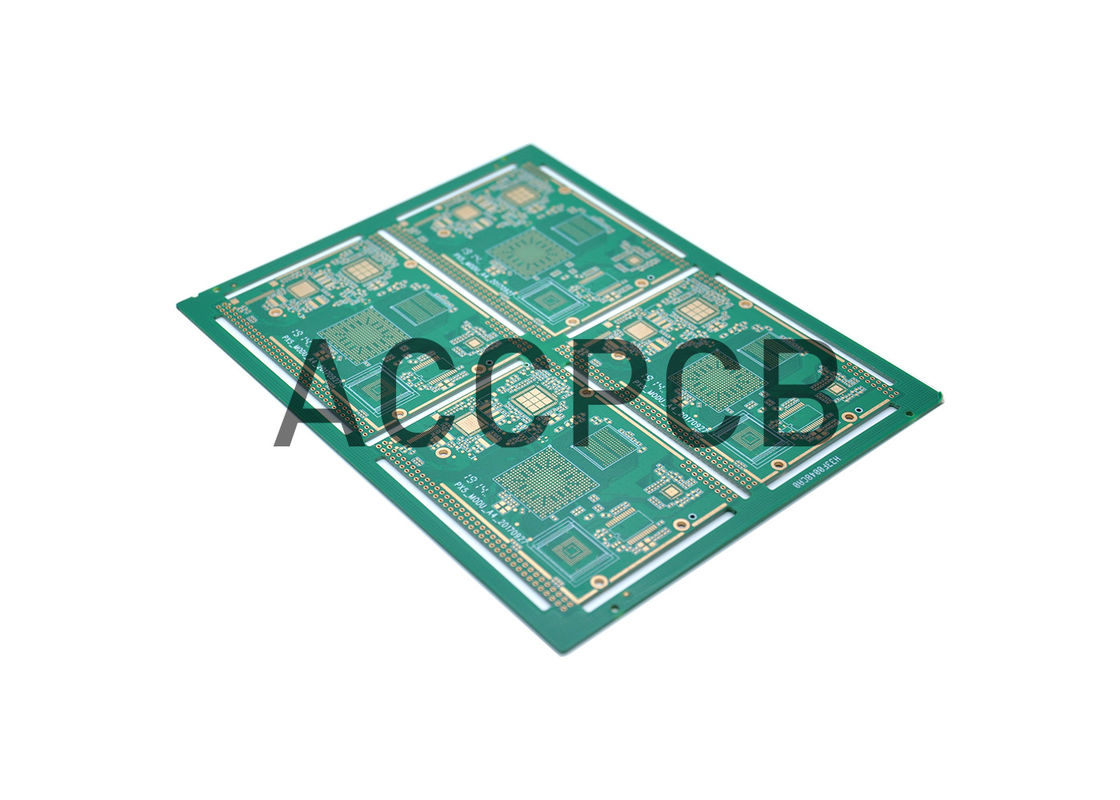

    • OEM Cistomized HDI PCB Board ENIG Surface Finish 6 Layer 2 Step ITEQ FR4 TG150
    • OEM Cistomized HDI PCB Board ENIG Surface Finish 6 Layer 2 Step ITEQ FR4 TG150
  • OEM Cistomized HDI PCB Board ENIG Surface Finish 6 Layer 2 Step ITEQ FR4 TG150

    Detalhes do produto:

    Lugar de origem: China
    Marca: ACCPCB
    Certificação: ISO, UL, SGS,TS16949
    Número do modelo: P1150

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1 pcs
    Preço: Negotiable
    Detalhes da embalagem: Embalagem do vácuo com dessecativo
    Tempo de entrega: 15-20days
    Termos de pagamento: L/C / T/T/Western Union/Paypal
    Habilidade da fonte: MÊS 25000SQ.M/PER
    Entre em contacto agora
    Descrição de produto detalhada
    Material: ITEQ FR4TG150 Camada: 6 etapa da camada 2
    Característica: ENGI Espessura de cobre: outlayer 0.5oz camada/1.0oz interno
    Espessura da placa: 0.6mm
    Realçar:

    high density interconnect pcb

    ,

    hdi circuit boards

    Etapa ITEQ FR4 TG150 da camada 2 do revestimento 6 da superfície de ENIG da placa do PWB do OEM Cistomized HDI


    Especificações chaves/características especiais:



    Camada: 6 camadas
    Matéria-prima: ITEQFR4 TG150
    Espessura de cobre: outlayer 0.5oz camada/1oz interno
    Espessura da placa: 0.80mm
    Mínimo Furo Tamanho: 6 mil./0.15mm
    Máscara da solda: Branco
    Linha largura mínima: 5mil
    Entrelinha mínimo: 5milMin
    Afastamento do furo à linha: 0.2mm
    Origem: Shenzhen, China




    Prazo de execução:



    Tipos



    (㎡/month máximo)

    Amostras

    (dias)

    Produção em massa (dias)
    PO novo Repita o PO Urgente
    2layer 50000 sq.m/mês 2-3 10-11 8-9 4
    4layer 5-6 11-12 9-11 5
    6layer 6-7 13-14 12-14 6
    8layer 7-8 16-18 14-15 7




    Mercados de exportação principais:



    • Ásia
    • Australasia
    • America do Norte
    • Europa ocidental


    Vantagens:


    •  Responsabilidade de produto restrita, tomando o padrão IPC-A-160
    •  Pré-tratamento da engenharia antes da produção
    •  Produção controle de processos (5Ms)
    •  100% E-teste, inspeção visual de 100%, incluindo IQC, IPQC, FQC, OQC
    •  Inspeção, incluir o raio X, microscópio 3D e TIC de 100% AOI
    •  Teste de alta tensão, teste de controle da impedância
    •  Micro seção, capacidade de solda, teste de esforço térmico, teste chocante
    •  produção do PWB da Em-casa
    •  Nenhumas quantidade e amostra grátis de ordem mínima
    •  Foco no ponto baixo à produção de volume média
    •  Rapidamente e entrega do tempo ligado



    FAQ



    1. Como ACCPCB asseguram a qualidade?



    Nosso padrão de alta qualidade é conseguido com o seguinte.

    1,1 o processo é padrões inferiores restritamente controlados do 9001:2008 do ISO.
    1,2 uso extensivo do software em controlar o processo de produção
    1,3 equipamentos e ferramentas de testes da Estado--arte. Por exemplo ponta de prova do voo, e-testes, inspeção do raio X, AOI (inspetor ótico automatizado).
    equipe do controle de qualidade 1.4.Dedicated com processo da análise de caso da falha

    2. Que tipos das placas pode ACCPCB processar?



    FR4 comum, o alto-TG e as placas halogênio-livres, Rogers, Arlon, Telfon, alumínio/cobre-basearam placas, PI, etc.


    3. Que dados são precisados para a produção do PWB?



    Arquivos do PWB Gerber com formato de RS-274-X.


    4. Que é o fluxo de processo típico para o PWB da multi-camada?



    A multi-bond→ camada do → interno interno seco interno material do → AOI gravura a água-forte do → do filme do → do corte empilha acima a pressão do → componente exterior exterior seco exterior do → E/T do roteamento do → do revestimento da superfície do → de Mark do → da máscara da solda do → do → AOI gravura a água-forte do → do chapeamento do teste padrão do → do filme do → do chapeamento do painel do → do → PTH da perfuração do → da inspeção visual.


    5. Quantos tipos do revestimento de superfície ACCPCB podem fazer?



    O líder de O-the tem a série completa do revestimento de superfície, como: ENIG, OSP, LF-HASL, chapeamento de ouro (macio/duramente), prata da imersão, lata, chapeamento de prata, chapeamento da lata da imersão, tinta do carbono e etc…. OSP, ENIG, OSP + ENIG de uso geral no HDI, nós recomendamos geralmente que você usa um cliente ou um OSP OSP + ENIG se tamanho da ALMOFADA de BGA menos de 0,3 milímetros.


    6. Que são os fatores principais que a influência o preço do PWB?



    Material;
    Revestimento de superfície;

    Espessura da placa, espessura de cobre;
    Dificuldade da tecnologia;
    Critérios de qualidade diferentes;
    Características do PWB;
    Termos do pagamento;



    7. Como a você faça o cálculo da impedância?



    O sistema de controlo da impedância é feito usando alguns vales do teste, o SI6000 macio e o equipamento de CITS 500s.
