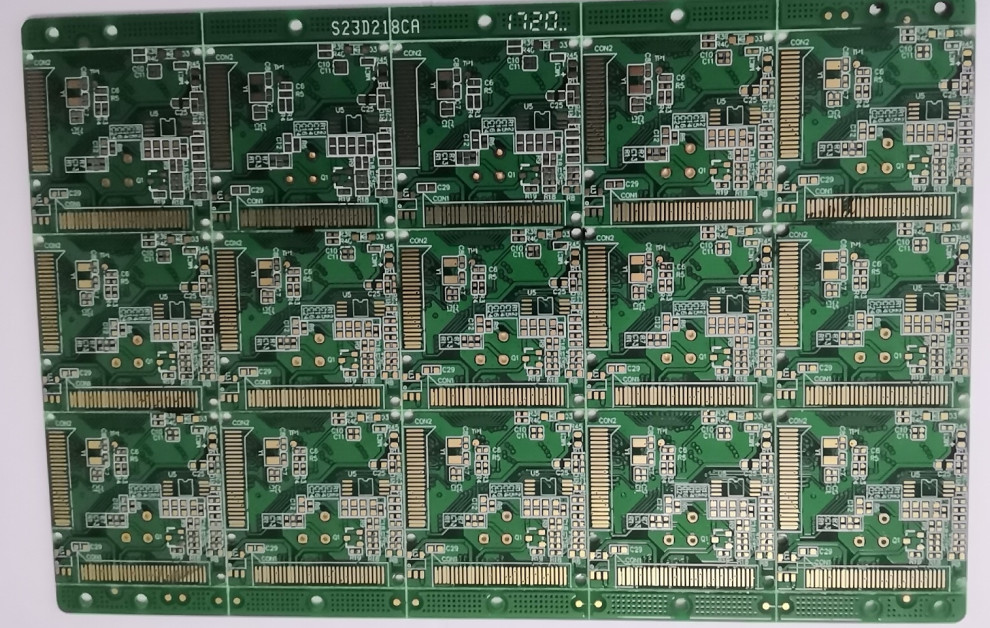

Espessura rápida rápida profissional da placa do KB FR4 2.0mm da fabricação do PWB do protótipo da volta

Espessura rápida rápida profissional da placa do KB FR4 2.0mm da fabricação do PWB do protótipo da volta

Espessura rápida rápida profissional da placa do KB FR4 2.0mm da fabricação do PWB do protótipo da volta
Professional Fast Quick Turn Prototype PCB Fabrication KB FR4 2.0mm board thickness
Espessura rápida rápida profissional da placa do KB FR4 2.0mm da fabricação do PWB do protótipo da volta
Detalhes do produto:
Lugar de origem: China
Marca: ACCPCB
Certificação: ISO,SGS,TS16949
Número do modelo: S1021
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 pcs
Preço: Negotiable
Detalhes da embalagem: embalagem a vácuo
Tempo de entrega: 3-5 dias
Termos de pagamento: T/T, Western Union, Paypal
Habilidade da fonte: MÊS 50000SQ.M/PER
Contato
Descrição de produto detalhada
Material: KB FR4 Contagem: Quatro camadas
Revestimento de superfície: Flash do ouro Uso: Medidor de água
Máscara da solda: Verde Espessura de cobre: 1,5 onças toda a camada
Espessura da placa: 1.6mm Mínimo Furo Tamanho: 0.1mm
Entrelinha mínimo: 0.1mm4mil) Linha largura mínima: 4mil
Realçar:

volta rápida do PWB

,

placa eletrônica do protótipo

Espessura rápida rápida profissional da placa do KB FR4 2.0mm da fabricação do PWB do protótipo da volta



Descrição da produção:

esta placa é 4layer com espessura do cobre 1.5oz. é usada no equipamento de alta tensão. O protótipo do PWB, volum pequeno, médio e de grande volume é aceitado. nenhum pedido de MOQ para placas novas. para a ordem da repetição, apenas encontre 3sq.m.



Especificações chaves/características especiais:

Número de camadas: Camada de Mulity/quatro camadas
Matéria-prima:

KB FR4

Espessura de cobre: Cu de 1,5 onças em toda a camada
Espessura: 1,60 milímetros
Tamanho:

150 x 90 milímetros

Furos de In do tanoeiro:

minuto 20um

Revestimento de superfície:

Ouro instantâneo

Máscara da solda:

Máscara da solda do LPI, máscara peelable da solda

Máscara da solda:

Verde

Tamanho de trabalho do painel: máximo: 1200mmX600mm (47" X24 ")
Perfil do esboço: Perfuração, distribuindo, roteamento do CNC + V-corte
Certificado: UL, CQC, TS16949, ISO14000, ROHS
Cor do Silkscreen: Branco
Torção e curva: não mais de 0.75%




Fluxo Chart.pdf do PWB



Capacidade técnica rígida do PWB:

Artigos Capacidade técnica
Camadas 1-28 camadas Linha largura mínima/espaço 4mil

Tamanho de Max.board (single&doule

tomou partido)

600*1200mm Largura do anel de Min.annular: vias 3mil
Revestimento de superfície

HAL sem chumbo, flash do ouro

Prata da imersão, ouro da imersão, Sn da imersão,

ouro duro, OSP, ect

Espessura de Min.board (multilayer) 4layers: 0.4mm;
6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
Materiais da placa

FR-4; Tg alto; CTI alto; halogênio livre; de alta frequência (rogers, taconic,

PTFE, nelcon,

ISOLA, polyclad 370 horas); cobre pesado,

Estratificação baixa do clade do metal

Chapeando a espessura (técnica:

Imersão Ni/Au)

Chapeando o tipo: Espessura mínima/máxima do Ni da IMM: 100/150U” que chapeia o tipo: Espessura mínima/máxima do Au da IMM: 2/4U”
Controle da impedância ± 10%

Afaste no meio

linha para embarcar a borda

Esboço: 0.2mm

V-CUT: 0.4mm

Espessura de cobre baixa (interna

e camada exterior)

Espessura mínima: 0,5 onças Max.thickness: 6OZ Tamanho de Min.hole (espessura ≥2mm da placa) Aspecto ratio≤16
Espessura de cobre terminada Camadas exteriores:
Min.thickness 1 onça,
Max.thickness 10 onças
Camadas internas:
Min.thickness: 0.5OZ,
Max.thickness: 6 ONÇAS
Espessura de Max.board (o single&doule tomou partido) 3.20mm



Aplicação dos produtos:

Nossos produtos são amplamente utilizados no medidor, energia médica, solar, móbil, uma comunicação, controle industrial, eletrônica de poder, segurança, consumindo, computador, automotivo, aeroespacial, militar e assim por diante.



Espessura rápida rápida profissional da placa do KB FR4 2.0mm da fabricação do PWB do protótipo da volta 0



  •

FAQ:
1. Que tipos da lata ACCPCB das placas o processo?

   FR4 comum, alto-TG e placas halogênio-livres, Rogers, placas de alumínio/cobre-baseadas de Arlon, de Telfon, PI, etc.



3. Que dados são necessários para a produção do PWB?

   Arquivos do PWB Gerber com formato de RS-274-X.


4. Que é o fluxo de processo típico para o PWB da multi-camada?

     Pilha de gravação com água-forte interna da camada AOI do → seco interno material do filme do → do corte do → interno do → multi-bond→ acima de pressionar o teste padrão seco exterior do → do filme do → do chapeamento do painel do → do → PTH da perfuração do → que chapeia do → de superfície componente exterior do → E/T do roteamento do → do revestimento do → de Mark do → da máscara da solda do → do → a inspeção visual de gravação com água-forte exterior AOI do →.



5. Como fazer ACCPCB asseguram a qualidade?

Nosso padrão de alta qualidade é conseguido com o seguinte.

1,1 o processo é controlado restritamente sob padrões do 9001:2008 do ISO.
1,2 uso extensivo do software em controlar o processo de produção
1,3 equipamentos e ferramentas de testes da Estado--arte. Por exemplo ponta de prova de voo, e-testes, inspeção do raio X, AOI (inspetor ótico automatizado).
equipe do controle de qualidade 1.4.Dedicated com processo da análise de caso da falha
