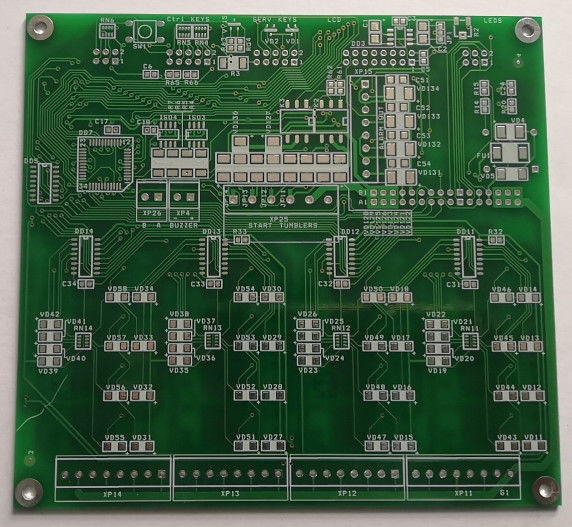

ENIG Custom Pcb Assembly Multilayer PCB Board  1 Oz Copper Lead Free Pcb
Do conjunto feito sob encomenda do PWB de ENIG placa Multilayer do PWB PWB sem chumbo de cobre de 1 onça
Detalhes do produto:
Lugar de origem: China
Marca: ACCPCB
Certificação: ISO, UL, SGS,TS16949
Número do modelo: S8-0010B
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: Negotiable
Detalhes da embalagem: Embalagem do vácuo com dessecativo
Tempo de entrega: 10-12days
Termos de pagamento: L/C / T/T/Western Union/Paypal
Contato
Descrição de produto detalhada
Nome do produto: Fabricante Multilayer do PWB da placa de circuito do PWB de China Contagem: 12 camadas
Linha largura mínima: 0.1mm/4mi Material: FR4 TG170
Padrão do PWB: Classe II-III de IPC-A-610 E Cor da máscara da solda: Azul
Realçar:

PWB fr4 tomado partido dobro

,

placa de pcb de alumínio

Do conjunto feito sob encomenda do PWB de ENIG placa Multilayer do PWB PWB sem chumbo do cobre de 1 onça



Especificações chaves/características especiais:

Camada: 12 camadas
Matéria-prima: KB FR4 TG170
Espessura de cobre: 1 onça em toda a camada
Espessura da placa: 1,6 milímetros
Mínimo Furo Tamanho: 6 mil./0.15mm
Linha largura mínima: 4/4 de mil./0.1/0.1 milímetros
Entrelinha mínimo: 4/4mil, 0.1/0.1 milímetros
Revestimento de superfície: HAL Lead livre



Aplicação dos produtos:

Nossos produtos são amplamente utilizados em produtos dos produtos eletrónicos de consumo, rede, produtos periféricos do computador, produtos optoelectronic, produtos da fonte de alimentação, componentes eletrônicos, produtos mecânicos elétricos e assim por diante.





Capacidade técnica:

Artigos Capacidade técnica
Camadas 1-28 camadas Linha largura mínima/espaço 4mil

Tamanho de Max.board (single&doule

tomou partido)

600*1200mm Largura do anel de Min.annular: vias 3mil
Revestimento de superfície

HAL sem chumbo, flash do ouro

Prata da imersão, ouro da imersão, Sn da imersão,

ouro duro, OSP, ect

Espessura de Min.board (multilayer) 4layers: 0.4mm;
6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
Materiais da placa

FR-4; Tg alto; CTI alto; halogênio livre; de alta frequência (rogers, taconic,

PTFE, nelcon,

ISOLA, polyclad 370 horas); cobre pesado,

Estratificação baixa do clade do metal

Chapeando a espessura (técnica:

Imersão Ni/Au)

Chapeando o tipo: Espessura mínima/máxima do Ni da IMM: 100/150U” que chapeia o tipo: Espessura mínima/máxima do Au da IMM: 2/4U”
Controle da impedância ± 10%

Afaste no meio

linha para embarcar a borda

Esboço: 0.2mm

V-CUT: 0.4mm

Espessura de cobre baixa (interna

e camada exterior)

Espessura mínima: 0,5 onças Max.thickness: 6OZ Tamanho de Min.hole (espessura ≥2mm da placa) Aspecto ratio≤16
Espessura de cobre terminada Camadas exteriores:
Min.thickness 1 onça,
Max.thickness 10 onças
Camadas internas:
Min.thickness: 0.5OZ,
Max.thickness: 6 ONÇAS
Espessura de Max.board (o single&doule tomou partido) 3.20mm



FAQ:

1. Como fazer ACCPCB asseguram a qualidade?

  Nosso padrão de alta qualidade é conseguido com o seguinte.

1,1 o processo é controlado restritamente sob padrões do 9001:2008 do ISO.
1,2 uso extensivo do software em controlar o processo de produção
1,3 equipamentos e ferramentas de testes da Estado--arte. Por exemplo ponta de prova de voo, e-testes, inspeção do raio X, AOI (inspetor ótico automatizado).
equipe do controle de qualidade 1.4.Dedicated com processo da análise de caso da falha

2. Que tipos da lata ACCPCB das placas o processo?

   FR4 comum, alto-TG e placas halogênio-livres, Rogers, placas de alumínio/cobre-baseadas de Arlon, de Telfon, PI, etc.


3. Que dados são necessários para a produção do PWB?

   Arquivos do PWB Gerber com formato de RS-274-X.


4. Que é o fluxo de processo típico para o PWB da multi-camada?



Pilha de gravação com água-forte interna da camada AOI do → seco interno material do filme do → do corte do → interno do → multi-bond→ acima de pressionar o teste padrão seco exterior do → do filme do → do chapeamento do painel do → do → PTH da perfuração do → que chapeia do → de superfície componente exterior do → E/T do roteamento do → do revestimento do → de Mark do → da máscara da solda do → do → a inspeção visual de gravação com água-forte exterior AOI do →.


5. Quantos tipos do revestimento de superfície ACCPCB podem fazer?

   o líder tem a série completa do revestimento de superfície, como: ENIG, OSP, IF-HASL, chapeamento de ouro (macio/duro), prata da imersão, lata, chapeamento de prata, chapeamento da lata da imersão, tinta do carbono e etc…. OSP, ENIG, OSP + ENIG de uso geral no HDI, nós recomendamos geralmente que você usa um cliente ou um OSP OSP + ENIG se tamanho da ALMOFADA de BGA menos de 0,3 milímetros.


6. Que são os fatores principais que afetará o preço do PWB?

   Material;
Revestimento de superfície;

   Espessura da placa, espessura de cobre;
Dificuldade da tecnologia;
Critérios de qualidade diferentes;
Características do PWB;
Termos do pagamento;
