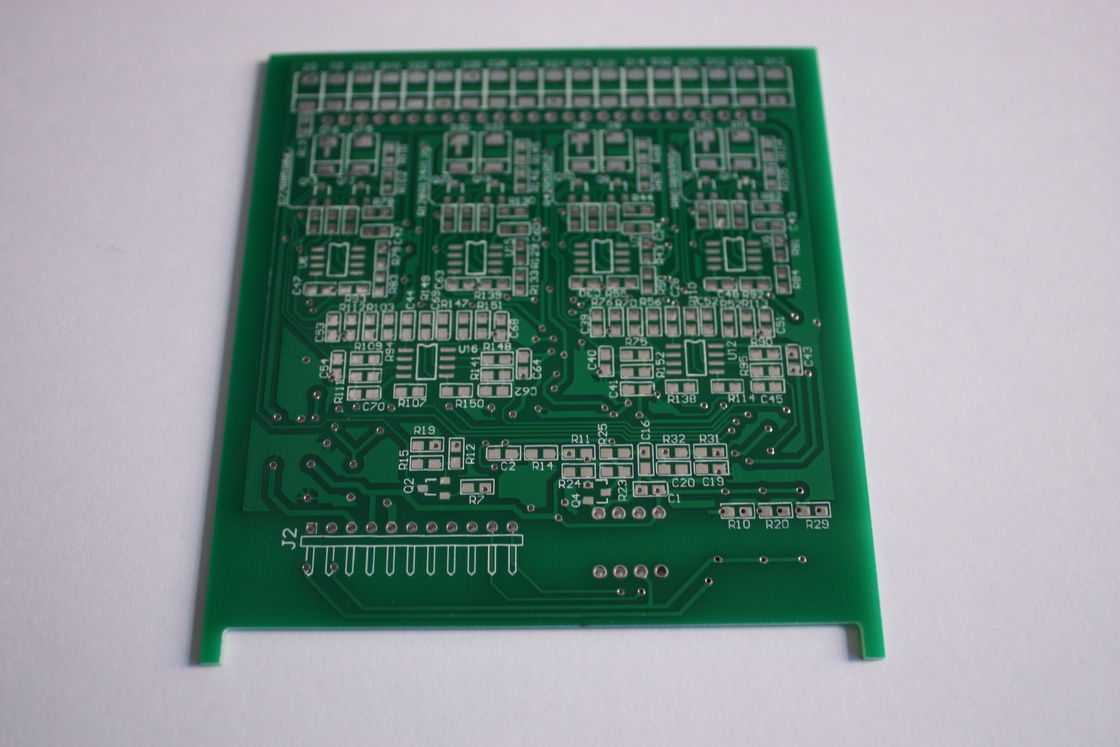

6Layer 1.80mm Thickness High TG PCB Lcd Display PCB  Lead Free HASL Treatment
da exposição alta do PWB Lcd do TG da espessura de 6Layer 1.80mm tratamento sem chumbo do PWB HASL
Detalhes do produto:
Lugar de origem: China
Marca: ACCPCB
Certificação: ISO, UL, SGS,TS16949
Número do modelo: P1099
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 20pcs
Preço: Negotiable
Detalhes da embalagem: Embalagem do vácuo com dessecativo
Tempo de entrega: 10-12 dias
Termos de pagamento: L/C / D/A/T/T/Western Union
Habilidade da fonte: mês 30,000SQ.M/Per
Contato
Descrição de produto detalhada
Material: FR4 TG180 Espessura: 1.20mm
Tamanho: 95mmX60mm Revestimento de superfície: ENIG
Número de camadas: 6layer Entrelinha mínimo: 0.1mm4mil)
Realçar:

PWB do conversor da C.C. da C.C.

,

PWB da exposição do LCD

da exposição alta do PWB Lcd do TG da espessura de 6Layer 1.80mm tratamento sem chumbo do PWB HASL





Especificações chaves/características especiais:

Camada: 6Layers
Matéria-prima: KB FR4TG180
Espessura de cobre: 1onçaemtoda acamada
Espessura da placa: 1.50mm
Mínimo Furo Tamanho: 8mil, 0.2mm
Linha largura mínima: 4/4 de mil.
Entrelinha mínimo: 4/4mil
Revestimento de superfície: HAL sem chumbo
Cor da máscara da solda: Verde, vermelho, azul, branco, amarelo, vermelho
Certificado: UL, CQC, TS16949, ISO14000, ROHS
Cor do Silkscreen: Branco, amarelo, vermelho, preto
Esboço: Roteamento, V-sulco, perfurador de chanfradura



Controle de qualidade:

Cada processo de produção tem uma pessoa especial a testar para assegurar a qualidade, o AOI e os E-testes.

Tenha os coordenadores profissionais para verificar a qualidade

Todos os produtos passaram o CE, o FCC, o ROHS e as outras certificações



Aplicação:

Sistema de controlo de Industril
Fonte de alimentação
Movimentação do diodo emissor de luz, iluminação do diodo emissor de luz
Dispositivo de comunicação
eletrônica automotivo
Eletrônica da segurança
Controle do agregado familiar
Dispositivos de Digitas
Conversor de frequência
Dispositivo médico



Informação de envio:
Porto da CORRENTE DE RELÓGIO: Hong Kong/Shenzhen                                     Prazo de execução: 8 - 10 dias
Código do HTS: 8534.00.10                                    Dimensões pela caixa: 37X27X22mm
Peso pela caixa: 20 quilogramas



FAQ:

1. Como fazer ACCPCB asseguram a qualidade?

   Nosso padrão de alta qualidade é conseguido com o seguinte.

1,1 o processo é controlado restritamente sob padrões do 9001:2008 do ISO.
1,2 uso extensivo do software em controlar o processo de produção
1,3 equipamentos e ferramentas de testes da Estado--arte. Por exemplo ponta de prova de voo, e-testes, inspeção do raio X, AOI (inspetor ótico automatizado).
equipe do controle de qualidade 1.4.Dedicated com processo da análise de caso da falha

2. Que tipos da lata ACCPCB das placas o processo?

   FR4 comum, alto-TG e placas halogênio-livres, Rogers, placas de alumínio/cobre-baseadas de Arlon, de Telfon, PI, etc.


3. Que dados são necessários para a produção do PWB?

   Arquivos do PWB Gerber com formato de RS-274-X.


4. Que é o fluxo de processo típico para o PWB da multi-camada?

    Pilha de gravação com água-forte interna da camada AOI do → seco interno material do filme do → do corte do → interno do → multi-bond→ acima de pressionar o teste padrão seco exterior do → do filme do → do chapeamento do painel do → do → PTH da perfuração do → que chapeia do → de superfície componente exterior do → E/T do roteamento do → do revestimento do → de Mark do → da máscara da solda do → do → a inspeção visual de gravação com água-forte exterior AOI do →.


5. Quantos tipos do revestimento de superfície ACCPCB podem fazer?

   o líder tem a série completa do revestimento de superfície, como: ENIG, OSP, IF-HASL, chapeamento de ouro (macio/duro), prata da imersão, lata, chapeamento de prata, chapeamento da lata da imersão, tinta do carbono e etc…. OSP, ENIG, OSP + ENIG de uso geral no HDI, nós recomendamos geralmente que você usa um cliente ou um OSP OSP + ENIG se tamanho da ALMOFADA de BGA menos de 0,3 milímetros.


6. Que são os fatores principais que afetará o preço do PWB?

   Material;
Revestimento de superfície;

   Espessura da placa, espessura de cobre;
Dificuldade da tecnologia;
Critérios de qualidade diferentes;
Características do PWB;
Termos do pagamento;



7. Como a você faça o cálculo da impedância?

  O sistema de controlo da impedância é feito usando alguns vales do teste, o delicado SI6000 e o equipamento de CITS 500s.
