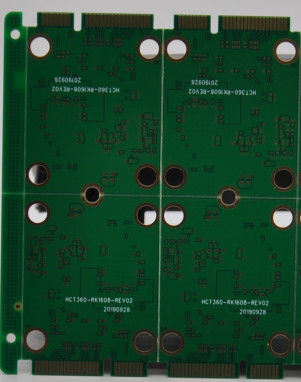

Placa clara solar do PWB do diodo emissor de luz de HAL Lead Free 1.62mm

Placa clara solar do PWB do diodo emissor de luz de HAL Lead Free 1.62mm

Placa clara solar do PWB do diodo emissor de luz de HAL Lead Free 1.62mm
HAL Lead Free 1.62mm LED Solar Light PCB Board
Placa clara solar do PWB do diodo emissor de luz de HAL Lead Free 1.62mm
Detalhes do produto:
Lugar de origem: China
Marca: ACCPCB
Certificação: ISO,SGS,TS16949
Número do modelo: S1021
Condições de Pagamento e Envio:
Quantidade de ordem mínima: PCes 1
Preço: Negotiable
Detalhes da embalagem: embalagem do vácuo
Tempo de entrega: 3-5days
Termos de pagamento: T/T, Western Union, Paypal
Habilidade da fonte: mês 50000SQ.M/Per
Contato
Descrição de produto detalhada
Material: KB FR4 Contagem: 2Layer
Revestimento de superfície: HAL sem chumbo aplicação: equipamento solar
Máscara da solda: Verde Espessura de cobre: 1 onça toda a camada
Mínimo Furo Tamanho: 8 mil/6 mil. Entrelinha mínimo: 4mil
Linha largura mínima: 4mil Serviço: PWB personalizado
Realçar:

placa do PWB da luz do diodo emissor de luz de 1.62mm

,

Placa do PWB do diodo emissor de luz de HAL Lead Free

,

Placa de circuito FR4 leve solar

Placa do PWB da luz do diodo emissor de luz de HAL Lead Free 1.62mm para o equipamento solar



Descrição da produção:

esta placa é PWB que 2layer é usada na produção de equipamento solar.  O protótipo do PWB, volum do samll, médio e de grande volume é aceitado. nenhum pedido de MOQ para placas novas.

Especificações chaves da placa solar do PWB do diodo emissor de luz:

Tipos da produção:

PWB rígido

Camada:

2 camadas

Matéria-prima:

ITEQ FR4



Espessura de cobre:

1oz

Espessura da placa:

1.62mm

Tamanho de Mínimo Terminação Furo:

8 mil. (0.20mm)

Linha largura mínima:

4 mil.

Entrelinha mínimo:

4 mil.

Revestimento de superfície:

HASL sem chumbo



Tolerância do furo de perfuração:

+/--3 mil.    (0.075mm)

Tolerância de Min Outline:

+/--4 mil.    (0.10mm)

Tamanho de trabalho do painel:

máximo: 1200mmX600mm (47" X24 ")

Perfil do esboço:

Perfuração, distribuindo, roteamento do CNC + V-corte

Máscara da solda:

Máscara da solda do LPI, máscara de Peelable

Cor da máscara da solda:

Azul, preto, amarelo, verde do resíduo metálico

Certificado:

UL, CQC, TS16949, ISO14000, ROHS

Cor do Silkscreen:

Branco

Torção e curva:

não mais de 0.75%



Fluxo Chart.pdf do PWB



Aplicação dos produtos:

Nosso PWB personalizado é usado no campo médico da maquinaria, campo aeroespacial, campo do automóvel, material informático, equipamentos eletrônicos de comunicação, sistema de armas militar e assim por diante.



Placa clara solar do PWB do diodo emissor de luz de HAL Lead Free 1.62mm 0

Capacidade da tecnologia:

Artigo Parâmetros técnicos
Camadas 1-28 camadas
Camada interna Min Trace /Space 4/4 de mil.
Camada Min Trace da saída, espaço 4/4 de mil.
Camada interna Max Copper 4 ONÇAS
Camada Max Copper da saída 4 ONÇAS
Camada interna Min Copper 1/3 de onça
Camada Min Copper da saída 1/3 de onça
Tamanho mínimo do furo 0,15 milímetros
Espessura de Max.board 6 milímetros
Espessura de Min.board 0.2mm
Tamanho de Max.board 680*1200 milímetro
Tolerância de PTH +/-0.075mm
Tolerância de NPTH +/-0.05mm
Tolerância do escareador +/-0.15mm
Tolerância da espessura da placa +/--10%
Minuto BGA 7mil
Minuto SMT 7*10 mil.
Ponte da máscara da solda 4 mil.
Cor da máscara da solda Branco, preto, azul, verde, amarelo, vermelho, etc.
Cor da legenda Branco, preto, amarelo, cinzento, etc.
Revestimento de superfície HAL, OSP, imersão Ni/Au, IMM silver/SN, ENIG
Materiais da placa FR-4; TG alto; HighCTI; halogênio livre; PWB de alumínio de Bsed, de alta frequência (rogers, isola), de cobre - PWB da base
Controle da impedância +/--10%
Curva e torção ≤0.5







Placa clara solar do PWB do diodo emissor de luz de HAL Lead Free 1.62mm 1

FAQ:

1. Como fazer ACCPCB asseguram a qualidade?

Nosso padrão de alta qualidade é conseguido com o seguinte.

1,1 o processo é controlado restritamente sob padrões do 9001:2008 do ISO.
1,2 uso extensivo do software em controlar o processo de produção
1,3 equipamentos e ferramentas de testes da Estado--arte. Por exemplo ponta de prova de voo, e-testes, inspeção do raio X, AOI (inspetor ótico automatizado).
equipe do controle de qualidade 1.4.Dedicated com processo da análise de caso da falha

2. Que tipos da lata ACCPCB das placas o processo?

    FR4 comum, alto-TG e placas halogênio-livres, Rogers, placas de alumínio/cobre-baseadas de Arlon, de Telfon, PI, etc.


3. Que dados são necessários para a produção do PWB?

    Arquivos do PWB Gerber com formato de RS-274-X.


4. Que é o fluxo de processo típico para o PWB da multi-camada?

Pilha de gravação com água-forte interna da camada AOI do → seco interno material do filme do → do corte do → interno do → multi-bond→ acima de pressionar o teste padrão seco exterior do → do filme do → do chapeamento do painel do → do → PTH da perfuração do → que chapeia do → de superfície componente exterior do → E/T do roteamento do → do revestimento do → de Mark do → da máscara da solda do → do → a inspeção visual de gravação com água-forte exterior AOI do →.


5. Quantos tipos do revestimento de superfície ACCPCB podem fazer?

     o líder tem a série completa do revestimento de superfície, como: ENIG, OSP, IF-HASL, chapeamento de ouro (macio/duro), prata da imersão, lata, chapeamento de prata, chapeamento da lata da imersão, tinta do carbono e etc…. OSP, ENIG, OSP + ENIG de uso geral no HDI, nós recomendamos geralmente que você usa um cliente ou um OSP OSP + ENIG se tamanho da ALMOFADA de BGA menos de 0,3 milímetros.
