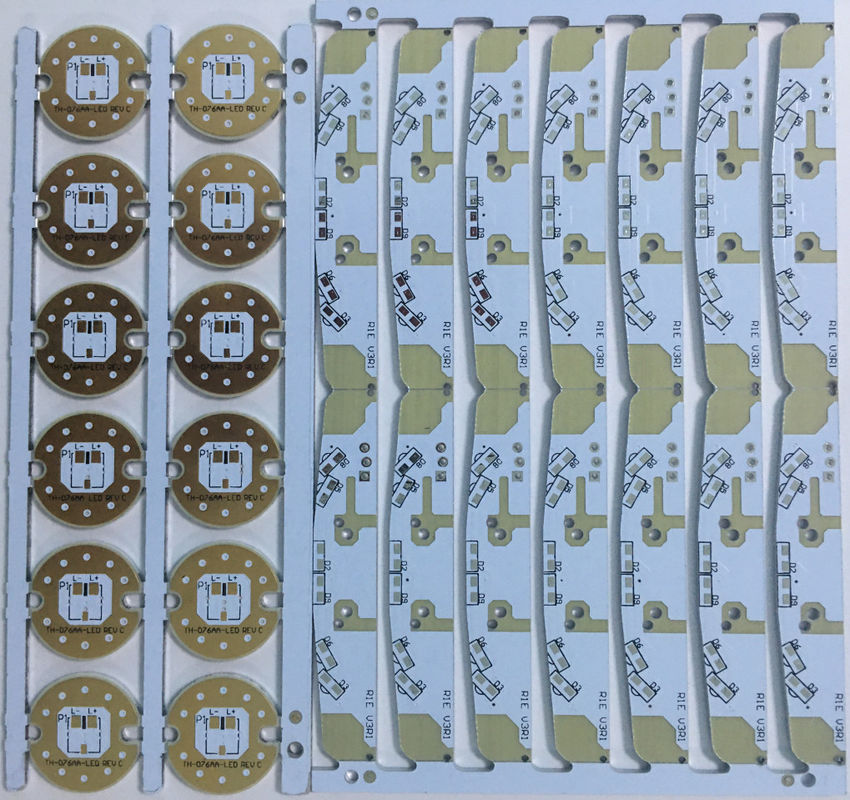

HAL Two Sided SEM CHUMBO placa do PWB da luz do diodo emissor de luz de 1 onça FR4 para a luz de teto conduzida

HAL Two Sided SEM CHUMBO placa do PWB da luz do diodo emissor de luz de 1 onça FR4 para a luz de teto conduzida

HAL Two Sided SEM CHUMBO placa do PWB da luz do diodo emissor de luz de 1 onça FR4 para a luz de teto conduzida
LEAD FREE HAL Two Sided 1 Oz FR4 LED Light PCB Board for led ceiling light
HAL Two Sided SEM CHUMBO placa do PWB da luz do diodo emissor de luz de 1 onça FR4 para a luz de teto conduzida
Detalhes do produto:
Lugar de origem: CHINA
Marca: ACCPCB
Certificação: ISO, UL, SGS,TS16949
Número do modelo: P1116124
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10pcs
Preço: Negotiable
Detalhes da embalagem: Embalagem do vácuo com dessecativo
Tempo de entrega: 10-12DAYS
Termos de pagamento: L/C / T/T/Western Union/Paypal
Habilidade da fonte: mês 30,000SQ.M/Per
Contato
Descrição de produto detalhada
Material: Alumínio baseado Espessura: 1.0MM
Revestimento de superfície: HAL sem chumbo Camada: O dobro tomou partido
Thicknes de cobre:: 10Z Padrão do PWB: IPC-A-610 D
Tipo: PWB personalizado O minuto fura o tamanho: 4mil
Linha largura mínima: 4mil Min Copper Thicness: 20um
Cor da máscara da solda: Etc. verde, amarelo, vermelho, preto. aplicação: Exposição da iluminação do diodo emissor de luz
Realçar:

Placa do PWB da luz do diodo emissor de luz FR4

,

PWB frente e verso do diodo emissor de luz de 1 onça

,

PWB do diodo emissor de luz de 1 onça FR4

HAL Two Sided SEM CHUMBO placa do PWB da luz do diodo emissor de luz de 1 onça FR4 para a luz de teto conduzida





Descrição da produção:

esta placa é camada tomada partido dobro. é uso para a luz de teto do diodo emissor de luz. todo nosso PWB é a certificação encontrada etc. do UL, dos TS 16949, do ROHS, do ISO.



Especificações chaves da placa do PWB da luz do diodo emissor de luz:


Tipos da produção: PWB rígido

Camada:

PWB de duas camadas
Matéria-prima: FR4
Espessura de cobre: 1 onça
Espessura da placa: 1,0 milímetros
Tamanho de Mínimo Terminação Furo: 8 mil. (0.10mm)
Linha largura mínima: 4 mil.
Entrelinha mínimo: 4 mil.
Revestimento de superfície: HASL sem chumbo
Tolerância do furo de perfuração: +/--3 mil.    (0.075mm)
Tolerância de Min Outline: +/--4 mil.    (0.10mm)
Tamanho de trabalho do painel: máximo: 1200mmX600mm (47" X24 ")
Perfil do esboço: Roteamento + V-corte do CNC
Máscara da solda: Máscara da solda do LPI
Cor da máscara da solda: Azul, preto, amarelo, verde do resíduo metálico
Certificado: UL, CQC, TS16949, ISO14000, ROHS
Cor do Silkscreen: Branco
Torção e curva: não mais de 0.75%

PWB Chart.pdf



Aplicação dos produtos:

1, produtos eletrónicos de consumo

2, uma comunicação das telecomunicações
3, veículo Electronices
4, monitor da segurança
6, controles industriais
7, militar & defesa



Capacidade técnica rígida do PWB:

Artigos Capacidade técnica
Camadas 1-28 camadas Linha largura mínima/espaço 4mil

Tamanho de Max.board (single&doule

tomou partido)

600*1200mm Largura do anel de Min.annular: vias 3mil
Revestimento de superfície

HAL sem chumbo, flash do ouro

Prata da imersão, ouro da imersão, Sn da imersão,

ouro duro, OSP, ect

Espessura de Min.board (multilayer) 4layers: 0.4mm;
6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
Materiais da placa

FR-4; Tg alto; CTI alto; halogênio livre; de alta frequência (rogers, taconic,

PTFE, nelcon,

ISOLA, polyclad 370 horas); cobre pesado,

Estratificação baixa do clade do metal

Chapeando a espessura (técnica:

Imersão Ni/Au)

Chapeando o tipo: Espessura mínima/máxima do Ni da IMM: 100/150U” que chapeia o tipo: Espessura mínima/máxima do Au da IMM: 2/4U”
Controle da impedância ± 10%

Afaste no meio

linha para embarcar a borda

Esboço: 0.2mm

V-CUT: 0.4mm

Espessura de cobre baixa (interna

e camada exterior)

Espessura mínima: 0,5 onças Max.thickness: 6OZ Tamanho de Min.hole (espessura ≥2mm da placa) Aspecto ratio≤16
Espessura de cobre terminada Camadas exteriores:
Min.thickness 1 onça,
Max.thickness 10 onças
Camadas internas:
Min.thickness: 0.5OZ,
Max.thickness: 6 ONÇAS
Espessura de Max.board (o single&doule tomou partido) 3.20mm



Vantagens:
• Responsabilidade de produto restrita, tomando o padrão IPC-A-160
• Pré-tratamento da engenharia antes da produção
• Produção controle de processos (5Ms)
• 100% E-teste, inspeção visual de 100%, incluindo IQC, IPQC, FQC, OQC
• Inspeção, incluir o raio X, microscópio 3D e TIC de 100% AOI
• Teste de alta tensão, teste de controle da impedância
• Micro seção, capacidade de solda, teste de esforço térmico, teste chocante
• produção do PWB da Em-casa
• Nenhumas quantidade e amostra grátis de ordem mínima
• Foco no ponto baixo à produção de volume média
• Entrega rápida e do tempo ligado



Prazo de execução:

Prazo de execução 2 /L 4 /L 6/ L 8/ L
Ordem da amostra 3-5days 6-8days 10-12days 12-14days
Produção em massa 7-9days 8-10days 12-15days 15-18days

HAL Two Sided SEM CHUMBO placa do PWB da luz do diodo emissor de luz de 1 onça FR4 para a luz de teto conduzida 0


FAQ:

1. Que dados são necessários para a produção do PWB?

   Arquivos do PWB Gerber com formato de RS-274-X.



2. Como fazer ACCPCB asseguram a qualidade?

Nosso padrão de alta qualidade é conseguido com o seguinte.

1,1 o processo é controlado restritamente sob padrões do 9001:2008 do ISO.
1,2 uso extensivo do software em controlar o processo de produção
1,3 equipamentos e ferramentas de testes da Estado--arte. Por exemplo ponta de prova de voo, e-testes, inspeção do raio X, AOI (inspetor ótico automatizado).
equipe do controle de qualidade 1.4.Dedicated com processo da análise de caso da falha

3. Que tipos da lata ACCPCB das placas o processo?

   FR4 comum, alto-TG e placas halogênio-livres, Rogers, placas de alumínio/cobre-baseadas de Arlon, de Telfon, PI, etc.



4. Quantos tipos do revestimento de superfície ACCPCB podem fazer?

  ACCPCB tem a série completa do revestimento de superfície, como: ENIG, OSP, IF-HASL, chapeamento de ouro (macio/duro), prata da imersão, lata, chapeamento de prata, chapeamento da lata da imersão, tinta do carbono e etc…. OSP, ENIG, OSP + ENIG de uso geral no HDI, nós recomendamos geralmente que você usa um cliente ou um OSP OSP + ENIG se tamanho da ALMOFADA de BGA menos de 0,3 milímetros.


5. Que são os fatores principais que afetará o preço do PWB?

Material;
Revestimento de superfície;

Espessura da placa, espessura de cobre;
Dificuldade da tecnologia;
Critérios de qualidade diferentes;
Características do PWB;
Termos do pagamento;



6. Como você faz o cálculo da impedância?

   O sistema de controlo da impedância é feito usando alguns vales do teste, o delicado SI6000 e o equipamento de CITS 500s.
