O PWB do protótipo das placas de circuito do PWB Fr4 embarca para a eletrônica do veículo 5G

O PWB do protótipo das placas de circuito do PWB Fr4 embarca para a eletrônica do veículo 5G

O PWB do protótipo das placas de circuito do PWB Fr4 embarca para a eletrônica do veículo 5G
Fr4 pcb circuit boards Prototype pcb Boards for 5G vehicle electronics
O PWB do protótipo das placas de circuito do PWB Fr4 embarca para a eletrônica do veículo 5G
Detalhes do produto:
Lugar de origem: China
Marca: ACCPCB
Certificação: ISO,SGS,TS16949
Número do modelo: P1046
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 pcs
Preço: Negotiable
Detalhes da embalagem: embalagem a vácuo
Tempo de entrega: 3-5 dias
Termos de pagamento: T/T, Western Union, Paypal
Habilidade da fonte: MÊS 50000SQ.M/PER
Contato
Descrição de produto detalhada
Material: FR4 Contagem: Multi camada/4 camadas
Revestimento de superfície: Ouro da imersão Uso: eletrônica do veículo 5G
Máscara da solda: Verde Espessura de cobre: standard-1oz
aplicação: eletrônica do veículo 5G Serviço: Personalize
Cor do Silkscreen: Branco ou em seu pedido. Tipo: Placa eletrônica
Linha largura mínima: 0,1 0mm Cor: Verde matte
Entrelinha mínimo: 4mil
Realçar:

volta rápida do PWB

,

placa eletrônica do protótipo

Placas do PWB do protótipo das placas de circuito do PWB Fr4 para a eletrônica do veículo 5G



Descrição da produção:

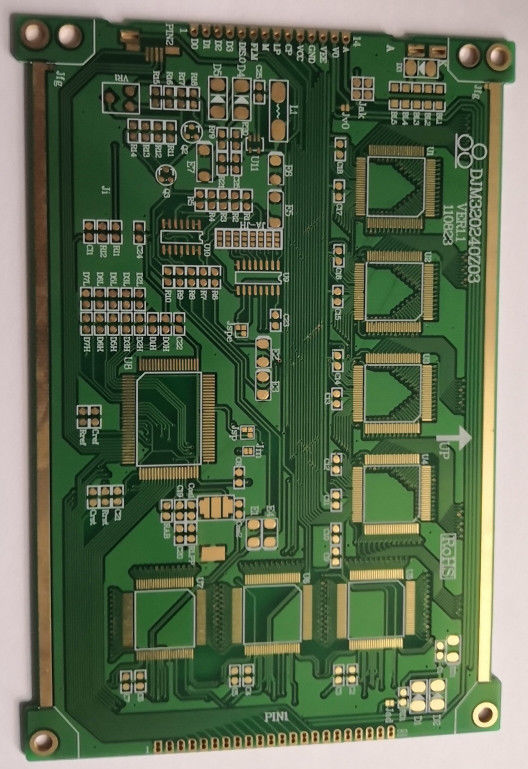

esta placa é PWB 4layer. é usada para a eletrônica do veículo 5G. nós podemos protótipo do PWB do accep, volum do samll, médio e de grande volume. nenhum pedido de MOQ para placas novas, para a ordem da repetição, apenas encontra 3sq.m.



Especificações chaves/características especiais:

Número de camadas:

Camada de Mulity/4 camadas

Matéria-prima:

FR4

Espessura de cobre: Cu de 1,5 onças em toda a camada
Espessura:

1,62 milímetros

Tamanho:

260,6 x 180,5 milímetros

Furos de In do tanoeiro:

minuto 20um

Revestimento de superfície: ouro do immerison
Máscara da solda:

Verde

Legendas:

Branco

Perfil do esboço: Roteamento, V-sulco, perfurador de chanfradura
Tamanho de trabalho do painel: máximo: 1200mmX600mm (47" X24 ")
Máscara da solda: Máscara da solda do LPI, máscara de Peelable
Cor da máscara da solda: Azul, preto, amarelo, verde do resíduo metálico, branco
Torção e curva: não mais de 0.75%
Certificado: UL, CQC, TS16949, ISO14000, ROHS

Fluxo Chart.pdf do PWB



Aplicação dos produtos:

1, produtos eletrónicos de consumo: Tevê, DVD, Digitas Caramer, conditoner do ar, refrigerador, caixa de set-top etc.;

2, monitor da segurança: Telefone de Moible, PDA, GPS, monitor etc. do caramer;

3, uma comunicação das telecomunicações: cartão sem fio do LAN, router de XDSL, servidores, dispositivo ótico, disco rígido etc.;

4, controles industriais: Dispositivo médico, equipamento de UPS, dispositivo de controle etc.;

5, veículo Electronices: Carro etc.;

6, militar & defesa: Armas militares etc.;



Capacidade da tecnologia:

Artigo Parâmetros técnicos
Camadas 1-28 camadas
Camada interna Min Trace /Space 4/4 de mil.
Camada Min Trace da saída, espaço 4/4 de mil.
Camada interna Max Copper 4 ONÇAS
Camada Max Copper da saída 4 ONÇAS
Camada interna Min Copper 1/3 de onça
Camada Min Copper da saída 1/3 de onça
Tamanho mínimo do furo 0,15 milímetros
Espessura de Max.board 6 milímetros
Espessura de Min.board 0.2mm
Tamanho de Max.board 680*1200 milímetro
Tolerância de PTH +/-0.075mm
Tolerância de NPTH +/-0.05mm
Tolerância do escareador +/-0.15mm
Tolerância da espessura da placa +/--10%
Minuto BGA 7mil
Minuto SMT 7*10 mil.
Ponte da máscara da solda 4 mil.
Cor da máscara da solda Branco, preto, azul, verde, amarelo, vermelho, etc.
Cor da legenda Branco, preto, amarelo, cinzento, etc.
Revestimento de superfície HAL, OSP, imersão Ni/Au, IMM silver/SN, ENIG
Materiais da placa FR-4; TG alto; HighCTI; halogênio livre; PWB de alumínio de Bsed, de alta frequência (rogers, isola), de cobre - PWB da base
Controle da impedância +/--10%
Curva e torção ≤0.5

  • O PWB do protótipo das placas de circuito do PWB Fr4 embarca para a eletrônica do veículo 5G 0



FAQ:

1. Como fazer ACCPCB asseguram a qualidade?

   Nosso padrão de alta qualidade é conseguido com o seguinte.

1,1 o processo é controlado restritamente sob padrões do 9001:2008 do ISO.
1,2 uso extensivo do software em controlar o processo de produção
1,3 equipamentos e ferramentas de testes da Estado--arte. Por exemplo ponta de prova de voo, e-testes, inspeção do raio X, AOI (inspetor ótico automatizado).
equipe do controle de qualidade 1.4.Dedicated com processo da análise de caso da falha

2. Que tipos da lata ACCPCB das placas o processo?

    FR4 comum, alto-TG e placas halogênio-livres, Rogers, placas de alumínio/cobre-baseadas de Arlon, de Telfon, PI, etc.


3. Que dados são necessários para a produção do PWB?

   Arquivos do PWB Gerber com formato de RS-274-X.


4. Que é o fluxo de processo típico para o PWB da multi-camada?

    Pilha de gravação com água-forte interna da camada AOI do → seco interno material do filme do → do corte do → interno do → multi-bond→ acima de pressionar o teste padrão seco exterior do → do filme do → do chapeamento do painel do → do → PTH da perfuração do → que chapeia do → de superfície componente exterior do → E/T do roteamento do → do revestimento do → de Mark do → da máscara da solda do → do → a inspeção visual de gravação com água-forte exterior AOI do →.


5. Quantos tipos do revestimento de superfície ACCPCB podem fazer?

    o líder tem a série completa do revestimento de superfície, como: ENIG, OSP, IF-HASL, chapeamento de ouro (macio/duro), prata da imersão, lata, chapeamento de prata, chapeamento da lata da imersão, tinta do carbono e etc…. OSP, ENIG, OSP + ENIG de uso geral no HDI, nós recomendamos geralmente que você usa um cliente ou um OSP OSP + ENIG se tamanho da ALMOFADA de BGA menos de 0,3 milímetros.



6. Como a você faça o cálculo da impedância?

   O sistema de controlo da impedância é feito usando alguns vales do teste, o delicado SI6000 e o equipamento de CITS 500s.





  •
