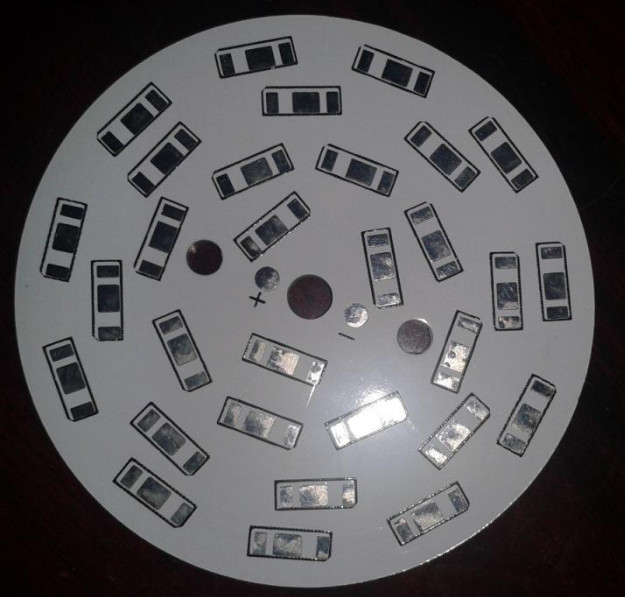

a espessura de 1.0mm Al-baseou único de cobre da engenharia elétrica do poder superior do PWB tomado partido

a espessura de 1.0mm Al-baseou único de cobre da engenharia elétrica do poder superior do PWB tomado partido

a espessura de 1.0mm Al-baseou único de cobre da engenharia elétrica do poder superior do PWB tomado partido
1.0mm thickness Al-based  Copper PCB High Power Electrical Engineering Single Sided
a espessura de 1.0mm Al-baseou único de cobre da engenharia elétrica do poder superior do PWB tomado partido
Detalhes do produto:
Lugar de origem: China
Marca: ACCPCB
Certificação: ISO, UL, SGS,TS16949
Número do modelo: S1003
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 pcs
Preço: Negotiable
Detalhes da embalagem: Embalagem do vácuo com dessecativo
Tempo de entrega: 10-12days
Termos de pagamento: L/C / T/T/Western Union/Paypal
Habilidade da fonte: mês 20000SQ.M/Per
Contato
Descrição de produto detalhada
Material: Placas de cobre do PWB Espessura: 1.2mm
Espessura de cobre: 1OZ Revestimento de superfície: Ouro da imersão
Aplicação: Iluminação do diodo emissor de luz Nome do produto: fabricante barato do PWB do preço do protótipo do pcba
Realçar:

placa de cobre do PWB

,

folha de cobre do PWB

a espessura de 1.0mm Al-baseou único de cobre da engenharia elétrica do poder superior do PWB tomado partido



Descrição da produção:

esta placa é PWB 2layer. é usada no dispositivo de poder. O protótipo do PWB, volum do samll, médio e de grande volume é aceitado. nenhum pedido de MOQ para placas novas. Todo o PWB é passado certificação ao UL, do TS16949, do ROHS, do ISO9001 etc.


Especificações chaves:

Material:

PWB de cobre

Camada: 2layer
Espessura da placa:

1.2mm

cobre de superfície grosso:

1OZ

Largura de Min.Line:

8mil

Min.Space: 8mil
Tamanho de Min.Hole: 6mm
Processo da solda: HAL SEM CHUMBO
Condutibilidade térmica:

200W

Processo especial:

separação termoelétrico



Capacidade da tecnologia:

Artigo Parâmetros técnicos
Camadas 1-28 camadas
Camada interna Min Trace /Space 4/4 de mil.
Camada Min Trace da saída, espaço 4/4 de mil.
Camada interna Max Copper 4 ONÇAS
Camada Max Copper da saída 4 ONÇAS
Camada interna Min Copper 1/3 de onça
Camada Min Copper da saída 1/3 de onça
Tamanho mínimo do furo 0,15 milímetros
Espessura de Max.board 6 milímetros
Espessura de Min.board 0.2mm
Tamanho de Max.board 680*1200 milímetro
Tolerância de PTH +/-0.075mm
Tolerância de NPTH +/-0.05mm
Tolerância do escareador +/-0.15mm
Tolerância da espessura da placa +/--10%
Minuto BGA 7mil
Minuto SMT 7*10 mil.
Ponte da máscara da solda 4 mil.
Cor da máscara da solda Branco, preto, azul, verde, amarelo, vermelho, etc.
Cor da legenda Branco, preto, amarelo, cinzento, etc.
Revestimento de superfície HAL, OSP, imersão Ni/Au, IMM silver/SN, ENIG
Materiais da placa FR-4; TG alto; HighCTI; halogênio livre; PWB de alumínio de Bsed, de alta frequência (rogers, isola), de cobre - PWB da base
Controle da impedância +/--10%
Curva e torção ≤0.5


Controle de qualidade:
Cada processo de produção tem uma pessoa especial a testar para assegurar a qualidade, AOI, E-testes, voando o teste da ponta de prova.
Tenha os coordenadores profissionais para verificar a qualidade
Todos os produtos passaram o CE, o FCC, o ROHS e as outras certificações



Informação de envio:

Porto da CORRENTE DE RELÓGIO: Hong Kong/Shenzhen                                                      Prazo de execução: 7-15 dias
Código do HTS: 8534.00.10                                                                      Dimensões pela caixa: 37X27X22mm
Peso pela caixa: 20 quilogramas

  •

Mercados de exportação principais:

  • Ásia
  • Australasia
  • Central/Ámérica do Sul
  • Europa Oriental
  • Leste meados de/África
  • America do Norte
  • Europa ocidental



FAQ:

1. Como fazer ACCPCB asseguram a qualidade?

  Nosso padrão de alta qualidade é conseguido com o seguinte.

1,1 o processo é controlado restritamente sob padrões do 9001:2008 do ISO.
1,2 uso extensivo do software em controlar o processo de produção
1,3 equipamentos e ferramentas de testes da Estado--arte. Por exemplo ponta de prova de voo, e-testes, inspeção do raio X, AOI (inspetor ótico automatizado).
equipe do controle de qualidade 1.4.Dedicated com processo da análise de caso da falha

2. Que tipos da lata ACCPCB das placas o processo?

   FR4 comum, alto-TG e placas halogênio-livres, Rogers, placas de alumínio/cobre-baseadas de Arlon, de Telfon, PI, etc.


3. Que dados são necessários para a produção do PWB?

   Arquivos do PWB Gerber com formato de RS-274-X.


4. Que é o fluxo de processo típico para o PWB da multi-camada?

   Pilha de gravação com água-forte interna da camada AOI do → seco interno material do filme do → do corte do → interno do → multi-bond→ acima de pressionar o teste padrão seco exterior do → do filme do → do chapeamento do painel do → do → PTH da perfuração do → que chapeia do → de superfície componente exterior do → E/T do roteamento do → do revestimento do → de Mark do → da máscara da solda do → do → a inspeção visual de gravação com água-forte exterior AOI do →.


5. Quantos tipos do revestimento de superfície ACCPCB podem fazer?

    o líder tem a série completa do revestimento de superfície, como: ENIG, OSP, IF-HASL, chapeamento de ouro (macio/duro), prata da imersão, lata, chapeamento de prata, chapeamento da lata da imersão, tinta do carbono e etc…. OSP, ENIG, OSP + ENIG de uso geral no HDI, nós recomendamos geralmente que você usa um cliente ou um OSP OSP + ENIG se tamanho da ALMOFADA de BGA menos de 0,3 milímetros.





a espessura de 1.0mm Al-baseou único de cobre da engenharia elétrica do poder superior do PWB tomado partido 0
